Giới hạn dòng sạc StarCharge Artemis để tránh quá tải CB tổng
Khi trụ sạc EV 7kW kéo 32A liên tục, tổng tải trong nhà có thể vượt ngưỡng và làm sập CB tổng. Với StarCharge Artemis, có thể giới hạn dòng sạc bằng rotary switch để giảm tải, ví dụ đưa về 16A.
Trụ sạc xe điện gắn trong nhà thường là tải lớn nhất chạy liên tục nhiều giờ. Với trụ AC 1 pha 7kW, nếu để sạc tối đa 32A thì công suất có thể lên khoảng 7.36kW ở điện áp 230V. Khi cộng thêm máy lạnh, bếp điện, máy nước nóng, tủ lạnh, máy bơm hoặc các tải nền khác, tổng tải có thể vượt ngưỡng của đường điện trong nhà và làm nhảy CB tổng.
Trong trường hợp không cần sạc nhanh hết mức mỗi ngày, giảm dòng sạc là cách thực tế để hệ thống điện dễ thở hơn. Với đúng dòng StarCharge Artemis 7kW/7.6kW, có thể giới hạn dòng bằng núm rotary switch / current selector bên trong trụ sạc.
Vì sao nên giới hạn dòng sạc?
Nếu nhìn đơn giản theo công thức P = U x I:
| Dòng sạc | Công suất xấp xỉ ở 230V | Ý nghĩa thực tế |
|---|---|---|
| 32A | ~7.36 kW | Sạc nhanh hơn nhưng tạo tải rất lớn, dễ cộng dồn với tải trong nhà |
| 16A | ~3.68 kW | Sạc chậm hơn nhưng giảm khoảng một nửa tải tức thời |
Với xe điện, sạc qua đêm thường không cần dùng hết công suất trụ. Nếu xe để ở nhà nhiều giờ, mức 16A vẫn đủ thực dụng cho nhu cầu hằng ngày, trong khi giảm đáng kể khả năng làm CB tổng bị quá tải.
Giới hạn dòng không thay thế việc thiết kế điện đúng chuẩn. Đường dây cấp cho trụ, CB nhánh, chống rò, tiếp địa, đầu cos, tiết diện dây và độ siết terminal vẫn phải đúng. Nhưng nếu hạ tầng điện nhà đang có giới hạn, chỉnh dòng sạc xuống mức phù hợp là một lớp bảo vệ vận hành rất đáng làm.
Xác định đúng model trụ sạc
Bài này áp dụng cho trụ có nhãn ARTEMIS AC CHARGER, model AC0070EN02565, công suất nhãn 1 pha 230V AC, tối đa 32A / 7kW.
Điểm quan trọng là không dùng nhầm bảng của manual chung. Với một số manual VinFast Home Charger generic, bảng selector có thể ghi Position 1 = 16A, Position 2 = 24A, Position 3 = 32A. Nhưng với StarCharge Artemis, bảng cần dùng là bảng riêng của Artemis.
Với Artemis, nếu muốn giới hạn dòng sạc xuống 16A, vị trí đúng là:
Position 2 = 16A
Không dùng Position 1 nếu mục tiêu là 16A, vì trên bảng Artemis, Position 1 là 12A.
Bảng nấc dòng sạc của StarCharge Artemis
Công suất dưới đây là ước tính theo điện áp 230V:
| Position | Dòng sạc | Công suất xấp xỉ ở 230V | Ghi chú |
|---|---|---|---|
| 0 | 32A | ~7.36 kW | Mức tối đa của model |
| 1 | 12A | ~2.76 kW | Sạc chậm / tải nhẹ |
| 2 | 16A | ~3.68 kW | Mức nên dùng nếu muốn giảm tải đáng kể |
| 3 | 20A | ~4.60 kW | Trung bình |
| 4 | 24A | ~5.52 kW | Trung bình cao |
| 5 | 28A | ~6.44 kW | Gần tối đa |
| 6 | 32A | ~7.36 kW | Tối đa |
| 7 | 32A | ~7.36 kW | Tối đa |
| 8 | 32A | ~7.36 kW | Tối đa |
| 9 | 32A | ~7.36 kW | Tối đa |
| A-F nếu có | 32A | ~7.36 kW | Tối đa |
Một chi tiết dễ hiểu nhầm: nếu núm đang ở 0, điều đó không có nghĩa là "không giới hạn". Theo bảng Artemis, 0 vẫn là mức giới hạn tối đa của model, tức 32A.
Vị trí núm rotary switch

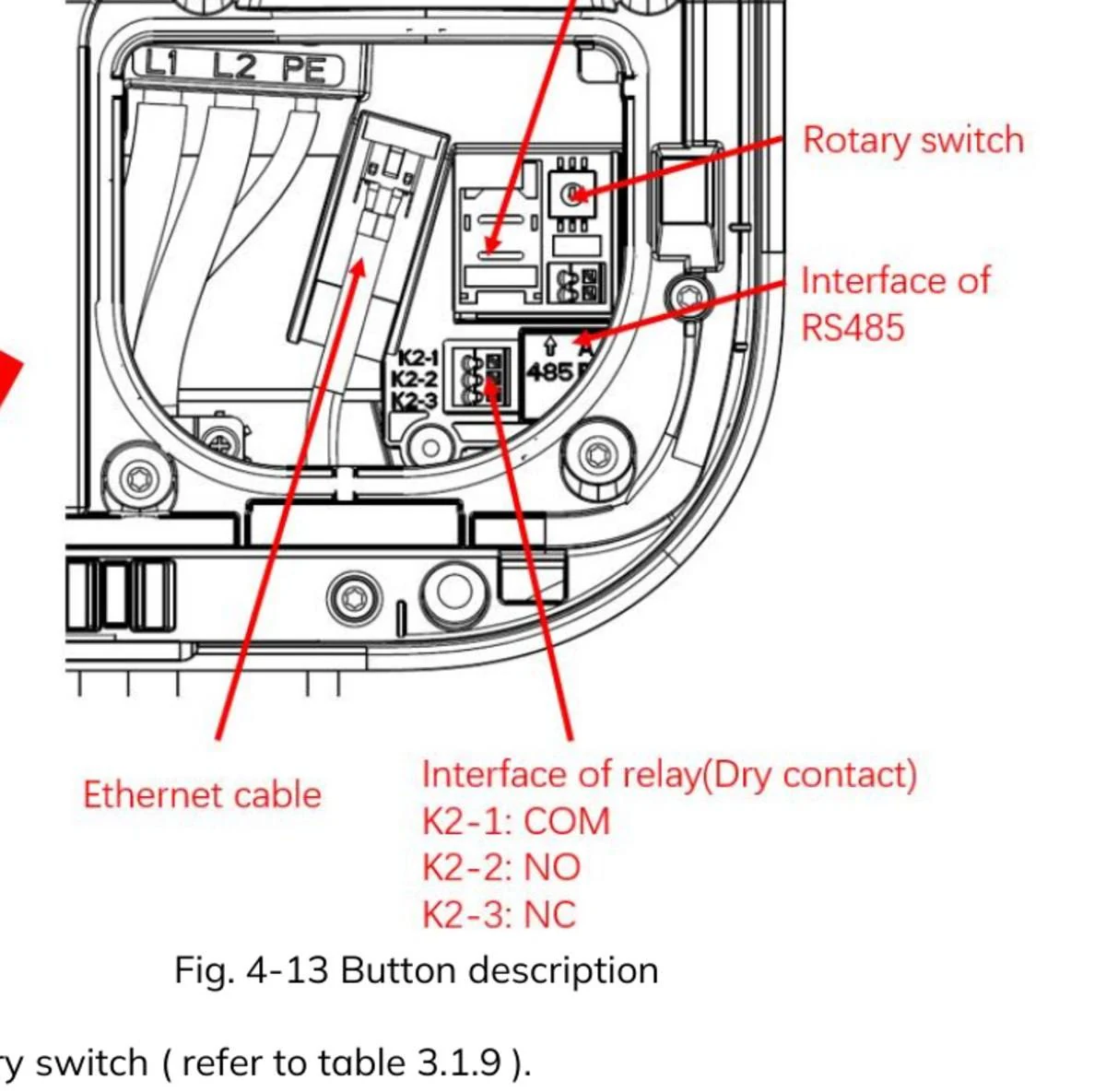

Trong manual StarCharge Artemis, núm được chú thích là Rotary switch. Nó nằm trên cụm mạch bên phải, gần khe SIM và cổng RS485, có rãnh để xoay bằng tua vít dẹt.

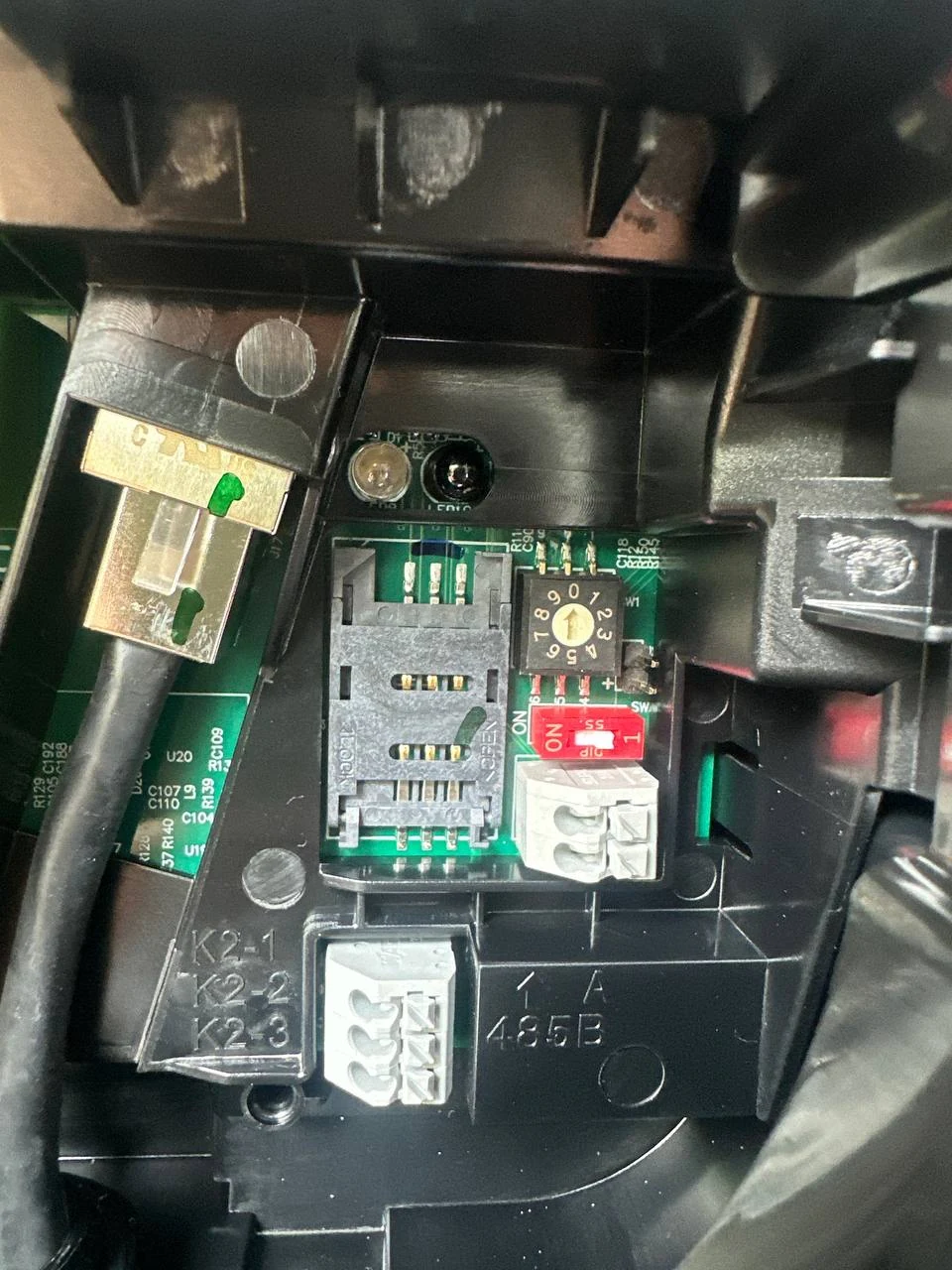

Ảnh thực tế bên trong trụ sạc cho thấy núm xoay màu đen/vàng nằm cạnh DIP switch đỏ. Trên mặt núm có các nấc 0-9; dùng tua vít dẹt để xoay đến vị trí cần đặt.
Cách chỉnh về 16A
Trình tự nên đi theo hướng bảo thủ:
- Ngắt CB/cầu dao cấp nguồn cho trụ sạc.
- Xác nhận trụ đã mất điện, không chỉ dựa vào đèn trạng thái.
- Mở nắp trụ theo đúng cách để không làm hỏng gioăng/chống nước.
- Tìm núm rotary switch / current selector.
- Dùng tua vít dẹt xoay núm về position 2 để đặt mức 16A.
- Đóng nắp lại cẩn thận, đảm bảo gioăng và ốc giữ đúng vị trí.
- Cấp điện lại cho trụ.
- Cắm xe và kiểm tra dòng sạc thực tế trên xe/app/trụ sạc nếu có.
Sau khi chỉnh về 16A, công suất sạc tối đa sẽ giảm xuống khoảng 3.68kW ở 230V. Thời gian sạc sẽ dài hơn, nhưng tổng tải trong nhà dễ kiểm soát hơn nhiều so với khi trụ kéo 32A liên tục.
Có nên chỉnh bằng WebConfig không?
Một số trụ có WebConfig hoặc API nội bộ để đọc/ghi cấu hình công suất. Tuy nhiên, với thiết bị đang vận hành trong nhà, cách chỉnh bằng rotary switch vật lý rõ ràng và dễ kiểm chứng hơn, nhất là khi không có credential quản trị hợp lệ hoặc không muốn can thiệp vào backend/OCPP của nhà cung cấp.
Vì vậy, bài này chỉ tập trung vào cách giới hạn bằng selector vật lý. Không nên brute-force password, reset thiết bị, hoặc can thiệp remote config nếu chưa hiểu rõ tác động vận hành và bảo hành.
Khi nào nên chọn mức khác 16A?
16A là mức cân bằng tốt nếu mục tiêu chính là tránh quá tải CB tổng. Nhưng có thể chọn mức khác tùy hạ tầng:
- 12A: khi nhà có CB tổng nhỏ, đường điện yếu, hoặc thường sạc cùng lúc với nhiều tải lớn.
- 16A: mức thực dụng cho sạc qua đêm, giảm tải rõ so với 32A.
- 20A hoặc 24A: khi hạ tầng điện đủ tốt nhưng vẫn muốn chừa tải cho các thiết bị khác.
- 32A: chỉ nên dùng khi đường cấp, CB, chống rò, tiếp địa và tải nền trong nhà đều được tính toán phù hợp.
Nếu thường xuyên sập CB tổng, đừng chỉ tăng CB lên cho "khỏi nhảy". CB nhảy là dấu hiệu hệ thống đang tự bảo vệ. Cần xem lại tổng tải, tiết diện dây, điểm đấu nối, nhiệt trên terminal, chất lượng tiếp địa và cách phân bổ tải trong nhà.
Kết luận
Với StarCharge Artemis 7kW/7.6kW, cách giảm tải đơn giản nhất là giới hạn dòng sạc bằng rotary switch. Nếu muốn đưa trụ về mức 16A, hãy đặt:
Position 2 = 16A
Mức này làm thời gian sạc dài hơn, nhưng đổi lại giảm tải tức thời từ khoảng 7.36kW xuống khoảng 3.68kW. Với nhiều nhà dùng điện 1 pha và có nhiều thiết bị công suất lớn, đây là một chỉnh sửa nhỏ nhưng giúp vận hành trụ sạc an toàn và ổn định hơn.
